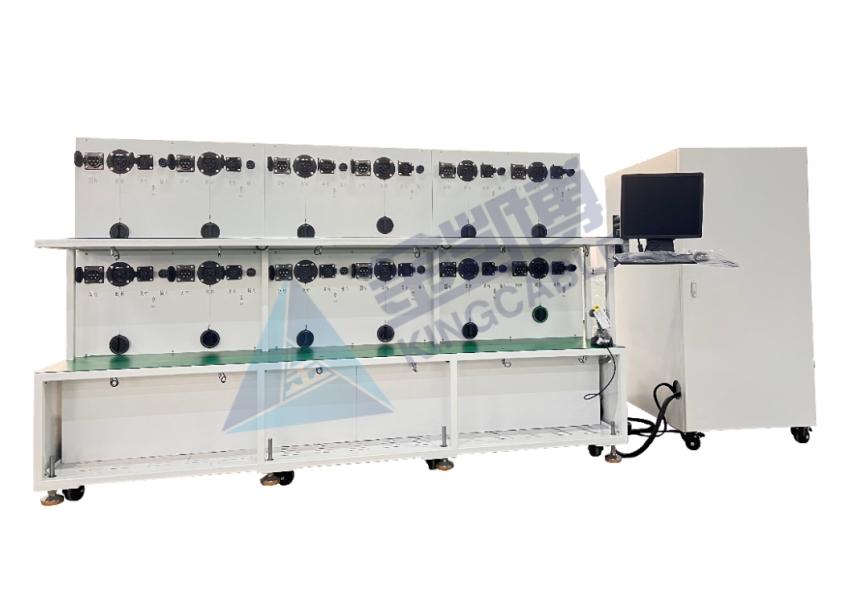

系統特點
1、老化架需要同時老化12個產品；
2、需要兼容單相交流樁和三相交流樁的老化（單相7KW，三相22KW）；
3、采用充電樁串聯的方式進行帶載老化，老化過程上位機通過產品的接口監控并記錄老化數據；
4、每個產品的電源輸入端口統一的，單相和三相都用同一接口上電，通過連接線束來區分；
5、每個老化位要滿足6種輸出端口測試：國標單相接口、歐標單相接口、美標單相接口、國標三相接口、歐標三相接口、美標三相接口；
6、每個老化位需要配置旁路開關，旁路開關選擇80A的三相交流接觸器，上位機可根據各工位有無接產品（掃碼）來實現旁路開關的控制；
7、每個老化位配置指定通訊接口；
8、三相交流負載獨立放置。

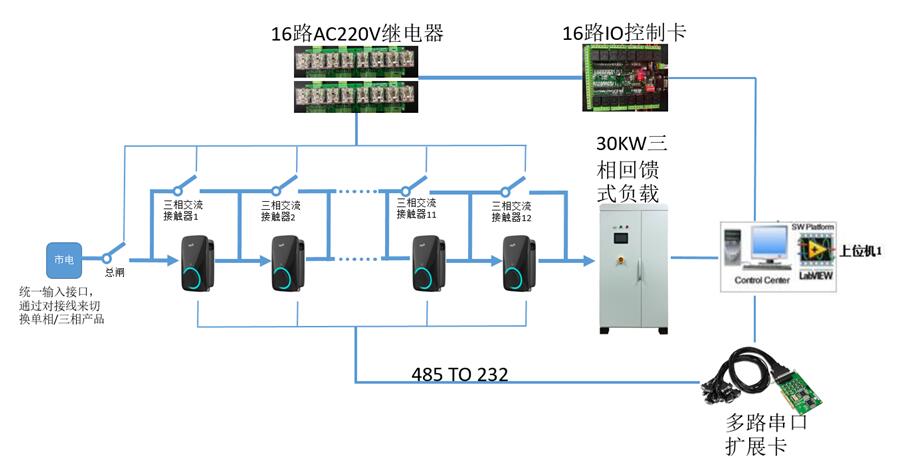

系統架構圖

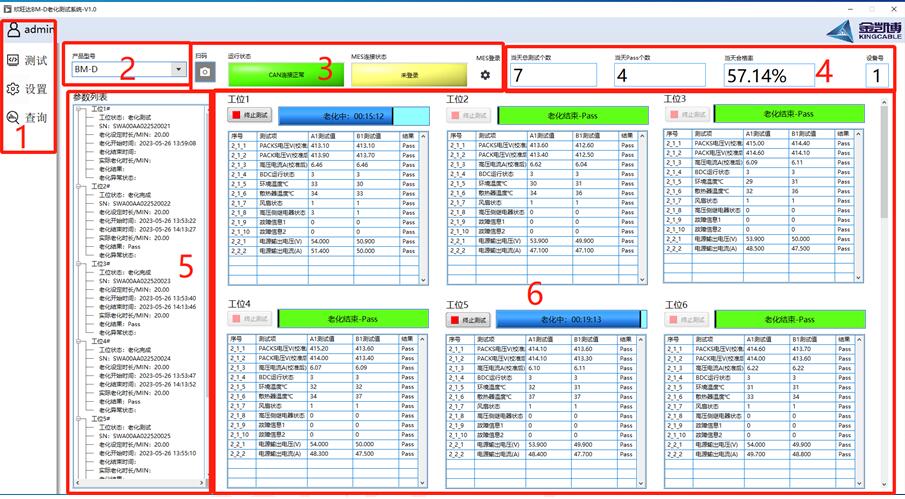

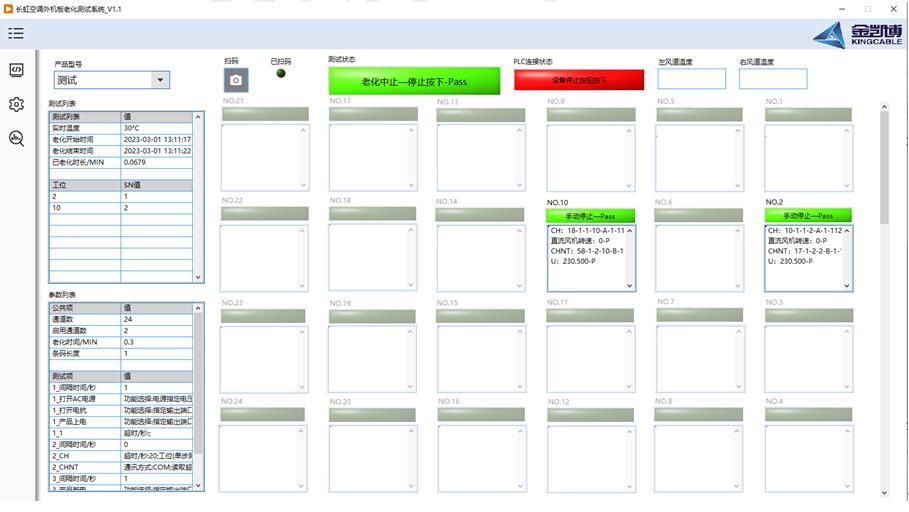

軟件界面
測試項目
序號 | 試驗項目 | 項目要求 | 測試方案 |
1 | 供電電源斷電試驗 | 在正常充電過程中，模擬停電，檢查充電樁應能在1s內將充電接口電壓將至42.4V以下。 | 傳感器+DAQ+示波器 |
2 | 接地電阻 | 測試點1，電流25A，接地電阻≤0.1Ω； | 安規測試儀 |
測試點2，電流25A，接地電阻≤0.1Ω； | |||
測試點3，電流25A，接地電阻≤0.1Ω； | |||
3 | 絕緣性能試驗 | ||
絕緣電阻試驗 | 輸入對地，≥10MΩ； | 安規測試儀 | |
輸出對地，≥10MΩ； | |||
輸入對輸出，≥10MΩ。 | |||
介電強度試驗 | 輸入對地，≤10mA； | ||
輸入對地，≤10mA； | |||
輸出對輸出，≤10mA。 | |||
4 | 控制導引試驗 | ||
正常充電過程試驗 | 連接確認測試； | 傳感器+DAQ+示波器+萬用表 | |
充電準備就緒測試； | |||
啟動及充電階段測試； | |||
正常充電結束測試； | |||
充電連接控制時序測試。 | |||
異常充電試驗 | CP斷路測試； | 傳感器+DAQ+示波器+萬用表 | |
CP接地測試； | |||
PE斷針測試； | |||
斷開開關S2測試； | |||
CP回路電壓測試。 | |||
5 | 待機功耗試驗 | 待機功耗 | 功率分析儀 |
6 | 保護功能試驗 | ||
輸入過壓保護試驗 | 過壓保護點 | 交流變頻電源 | |
輸入欠壓保護試驗 | 欠壓保護點 | ||
輸出過流保護實驗 | 保護點為1.1倍額定電流； | 阻性負載 | |
帶載分合電路試驗 | 對充電樁進行啟停操作，不應出現損壞、死機、復位的現象； | 功率分析儀 | |
急停保護試驗 | 正常充電帶載情況下，按下急停開關，充電樁應立即停止輸出，并報警提示； | ||
7 | 輸出輸出功率、效率、功率因素、諧波測試 | ||
| 8 高壓測試、CP參數量測、充電樁數據通訊、過電流測試、漏電流測試、接地測試、高溫?zé)龣C(jī)測試 | |||
可根據客戶需求增加其它測試項目
—————————————————————————————————————————————————————————
