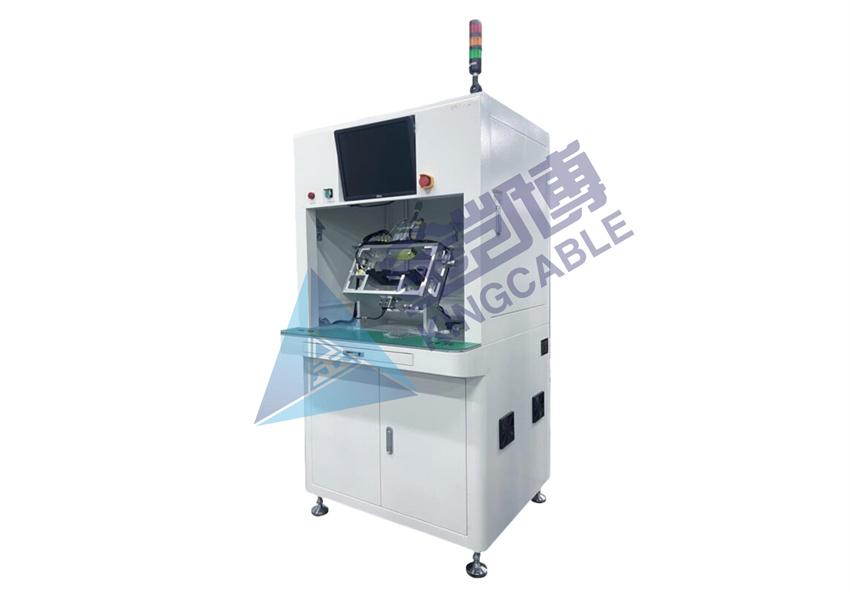

車載多媒體整機測試系統

型      號

KC2102

功能簡介

系統簡介車載整機綜合測試方案是根據客戶需求量身定制的自動化測試解決方案,該方案運用業界領先的測試技術和國際知名品牌設備組件,實現了對各種類型的車載FM、AM、WiFi、藍牙、DAB、倒車影像等部件的功能性測試。同...




車載多媒體整機測試系統

車載多媒體整機測試系統

車載多媒體整機測試系統



系統簡介

車載整機綜合測試方案是根據客戶需求量身定制的自動化測試解決方案,該方案運用業界領先的測試技術和國際知名品牌設備組件,實現了對各種類型的車載FM、AM、WiFi、藍牙、DAB、倒車影像等部件的功能性測試。同時結合產線結構和成本考慮,將產品各個功能模塊化,既可以單獨檢測,也可以集中在一起測試,適用于各類車載多媒體部件或整機生產線FCT功能性測試環節,無論從成本投入、生產效率還是品質控制上,它的性能和價值遠遠超過傳統人工手動測試。


應用行業

適用于各類車載多媒體部件︰車載收音、導航、藍牙、倒車影像、觸摸功能、按鍵鈕力等部件或整機的功能性測試,或整機生產線FCT功能性測試環節。

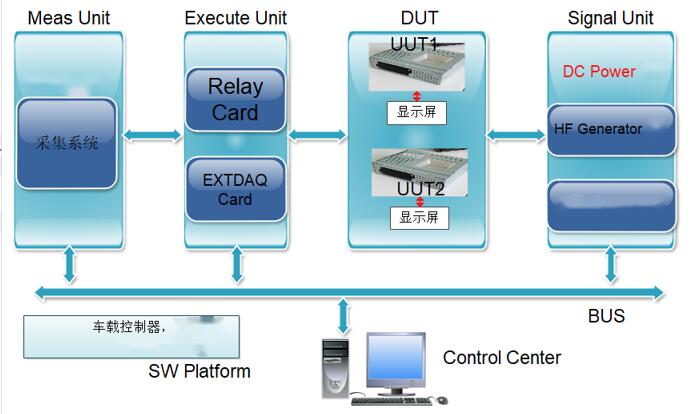

系統架構

整個系統由控制中心(Control Center)、測量單元(Meas Unit)、執行單元(Excute Unit)、測試工裝(DUT)、激勵單元(Signal Unit)、軟件平臺(SW Platform)六部分組成。該系統基于PCI總線和Lan總線設計,在主機控制下,測試單元執行電信號的采集,同時收發各種I/O信號和儀器通訊信號,“控制中心”為整個系統的“大腦”,負責協調每個部分的動作,從而完成檢測任務。

車載多媒體整機測試系統

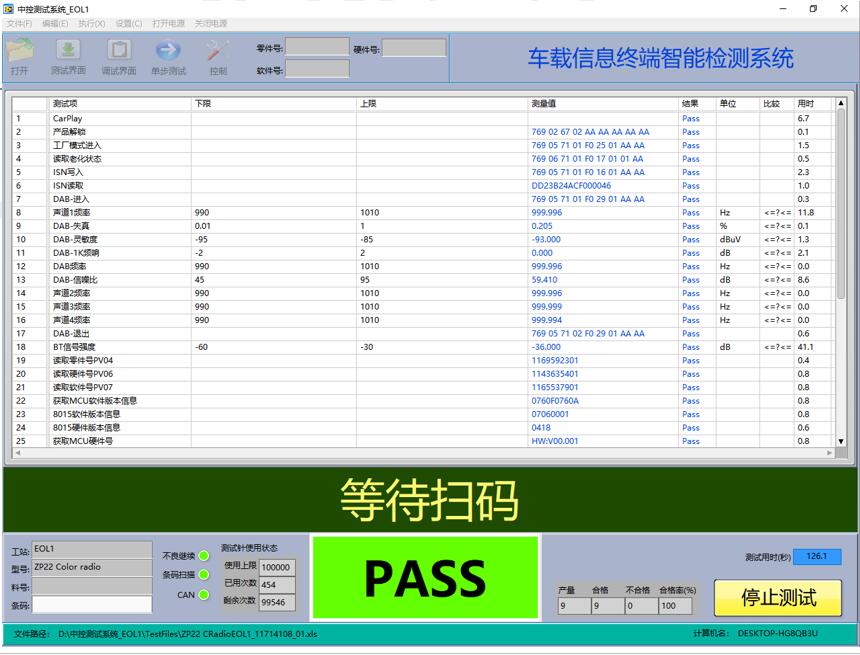

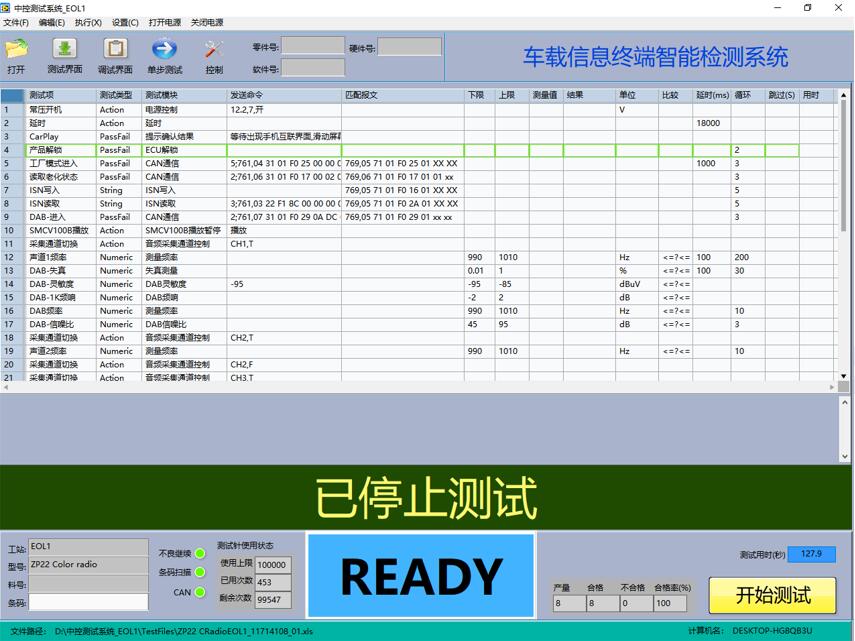

軟件界面

車載多媒體整機測試系統

車載多媒體整機測試系統


測試項目(可根據客戶項目實際需求增選其他測試項目

序號

項目

測試說明

備注

1

FM測試(無內置天線)

1.收到PC的發送的對應的協議拉起工模;

2. 進入FM測試界面,設置固定頻道為88.9及音量輸出大小

3.被測設備連接收音機模擬信號發生器,發生器設置固定頻率電臺88.9Mhz并發出固定頻率的音頻(1KHz),當被被測設備打開收音機并設置到頻道88.9Mhz,我司設備會去檢測輸出端是否檢測到1KHz音頻的波形,如果有檢測到1KHz波形就測試通過,否則測試失敗。

4. pc發送停止測試的指令,關閉測試項;

超時時間:30s

通過信號發生器發送固定頻率,通過音頻分析儀檢測輸出端輸出端是否檢測到1KHz音頻的波形,先進行研發模式測試:所有的輸出通道都需要檢測到1KHz的音頻及波形的信噪比、失真度、幅值,是否符合標準,才判斷為測試成功;再進行生產模式測試,只需要其中一個通道有檢測到1KHz音頻及波形的信噪比、失真度、幅值,是否符合標準,并且其余通道檢測到有電信號就測試通過,否則測試失敗

2

麥克風通道測試

1.收到PC的發送的對應的協議拉起工模

2.連接麥克風,對麥克風播放1KHz的音頻,如果有檢測到1KHz波形就測試通過,否則測試失敗。

3.發送停止指令;

超時時間:30s

有兩種方式:1、通過信號發生器給產品發送固定頻率,然后通過音頻分析儀采集相應音頻,如果有檢測到1KHz波形及波形的信噪比、失真度、幅值,符合標準就測試通過,否則測試失??;2、給產品接實際的麥克風,人工進行判斷

3

AM測試(無內置天線)

1.收到PC的發送的對應的協議拉起工模;

2. 進入AM測試界面,設置固定頻道為600Khz及音量輸出大小

3.被測設備連接收音機模擬信號發生器,發生器設置固定頻率電臺600Khz并發出固定頻率的音頻(1KHz),當被被測設備打開收音機并設置到頻道600Khz,我司設備會去檢測輸出端是否檢測到1KHz音頻的波形,如果有檢測到1KHz波形就測試通過,否則測試失敗。

4. pc發送停止測試的指令,關閉測試項;

超時時間:30s

通過信號發生器發送固定頻率,通過音頻分析儀檢測輸出端輸出端是否檢測到1KHz音頻的波形,若是研發模式下:所有的輸出通道都需要檢測到1KHz的音頻及波形的信噪比、失真度、幅值,是否符合標準,才判斷為測試成功;若是在生產模式下,只需要其中一個通道有檢測到1KHz音頻及波形的信噪比、失真度、幅值,是否符合標準,并且其余通道檢測到有電信號就測試通過,否則測試失敗

4

FM鎖臺靈敏度測試

1.收到PC的發送的對應的協議開始搜臺,搜到臺后返回對應的頻率

超時時間:30s

通過音頻分析儀采集相應頻率

5

AM鎖臺靈敏度測試

1.收到PC的發送的對應的協議開始搜臺,搜到臺后返回對應的頻率

超時時間:30s

通過音頻分析儀采集相應頻率

6

麥克風測試

(測試項:信噪比、失真度、幅值)

1.收到PC的發送的對應的協議拉起工模,打開麥克風通道測試;

2.直接在麥克風端輸入信號1KHz的音頻,檢測揚聲器輸出波形的信噪比、失真度、幅值,符合標準就測試通過,否則測試失敗。

(需要檢測所有揚聲器,接水泥電阻的聲音通道的話,也需要檢測信號輸出是否有1KHz的音頻)

3.發送停止指令;

 超時時間:30s

 自動判斷(PC通過音頻分析儀等自動判斷)

通過音頻分析儀采集波形的信噪比、失真度、幅值,是否符合標準

1

靜態電流檢查

1、車機斷電后,無需發送報文,上電

2、等待電流降低

3、電流表讀取中控靜態電流,上位機自動判斷是否≤0.25mA

在進入工廠模式前測

使用電流電壓采集模塊讀取中控靜態電流,結果給回上位機判斷是否≤0.25mA



2

低電壓開機測試

測試6.5-9V中控工作情況;

在進入工廠模式前測

控制供電電源輸出6.5V,中控待機,顯示屏背光關閉,can通訊在該電壓范圍內正常工作,使用電流電壓采集模塊讀取測試電流在范圍內1.0A ~1.5A

3

高電壓開機測試

測試16-17V中控工作情況;

在進入工廠模式前測

控制供電電源輸出17V,中控待機,顯示屏背光關閉,can的通訊在該電壓范圍內正常工作,使用電流電壓采集模塊讀取測試電流在范圍內0.5A~0.9A

4

正常電壓開機

測試12V中控工作情況;

在進入工廠模式前測

控制供電電源輸出12V,中控正常開機

5

LIN網絡測試

前提:連接LIN外設-中控CSD硬按鍵;

1、首先打開系統設置應用;

2、點擊中控CSD硬按鍵的主頁按鍵,檢查車機是否返回主頁即可;

在進入工廠模式前測;

使用LIN卡,PC發送LIN協議,主機將接受結果返回,根據結果判斷LIN網絡是否OK

6

觸摸屏測試

1.收到PC的發送的對應的協議拉起工模

2. 一個界面:“米”字+外框;

3. 測試頁面全屏顯示;

4.在顯示出來的“米”字+外框的圖案內劃線,當整個圖案的格子全部變綠之后,系統自動判斷。

5.判斷完成后,將判斷結果返回給PC;

超時時間:60s

通過讀取協議拉起工模,人工畫米,系統進行判斷,結果給回PC

7

屏幕顯示測試

1.收到PC的發送的對應的協議拉起工模;

2.LCD屏每個檢測畫面停留時長:R/G/B---1.5S;黑 灰127 白--3s;其他畫面---2s;L64--1s,F(xiàn)licker---0s;

3.OLED屏每個檢測畫面停留時長:R/G/B---2S;黑 灰127 白--3s;其他畫面---2s,灰64---1s,無Flicker畫面

4. 每張圖片測試停留時間到了之后,在主機屏幕上隨機的位置出現“下一張”按鈕;(但測試第5張圖片(黑背光圖片)的時候,“下一張”按鈕不能顯示在屏幕邊緣區域)

5. 點擊“下一張”按鈕顯示下一張圖片,查看在不同的圖片下,屏幕是否都顯示正常;

每一張自動切換,儀器檢測,時長待定----吳玉龍: 通過協議或手動切換圖片

6. 測試結束后,點擊通過按鈕或失敗按鈕并且將結果返回給PC;

超時時間:60s

人工判斷

(App提供測試結果按鈕)

8

屏背光測試

1.收到PC的發送的對應的協議拉起工模

2.PC發送CAN消息,亮度分別測試100%,50%,0%的亮度,人工檢測。

3.將結果返回給PC(這里的結果只是安卓app認為自己有沒有設置成功,不代表現實背光結果),最后測試結果還是工廠判斷

4.pc發送停止測試的指令,關閉測試項

超時時間:30s

人工判斷

(App提供測試結果按鈕)

9

USB盒子充電測試

1.收到PC的發送的對應的協議拉起工模

2.在usb接口處插入U(xiǎn)盤,屏幕會顯示U盤已插入,以及顯示U盤的總空間和剩余空間,拔出U盤的時候會顯示U盤已拔出。自動判斷測試結果。

3.將測試結果返回給pc

超時時間:30s

通過給每個USB接口串聯一個負載,使用電流電壓采集模塊去檢測電流電壓值進行判斷,

10

中控屏通過camera顯示倒車影像(RVC或360)

1.收到PC的發送的對應的協議拉起對應的倒車影像界面

2.人工判斷是否顯示圖像;

3.在PC端點擊按鈕;

4.發送停止指令給被測設備;

超時時間:30s

測試另外一項 360,需要配置字重啟后,在發送同樣命令進行測試。

人工判斷

(App提供測試結果按鈕)

11

Carplay功能測試(僅黑色的口支持Carplay)

1、手動測試;

2、使用iphone12及以上的蘋果手機,手機ios版本需更新到最新,數據線需使用蘋果原裝數據線;

3、連接iphone,進入carplay,播放carplay音樂,播放成功,音樂聲音正常輸出則通過;

在進入工廠模式前測

進入carplay,播放carplay音樂,播放成功,音樂聲音正常輸出則通過

1

DAB測試

1.收到PC的發送的對應的協議拉起工模;

2. 進入DAB測試界面,設置固定頻道為220.352MHz,及音量輸出大小  (據了解 工廠中有屏蔽,搜索不到其他有效電臺,所以這里不限制 固定頻率)

3.被測設備連接收音機模擬信號發生器,發生器設置固定頻率電臺220.352并發出固定頻率的音頻(1KHz),當被被測設備打開DAB并設置到頻道220.352,用音頻分析儀設備去檢測輸出端是否檢測到1KHz音頻的波形,如果有檢測到1KHz波形就測試通過,否則測試失敗。

4. pc發送停止測試的指令,關閉測試項;

超時時間:30s

通過信號發生器發送固定頻率,通過音頻分析儀采集輸出端是否檢測到1KHz音頻的波形,如果檢測到1KHz音頻及波形的信噪比、失真度、幅值,是否符合標準就測試通過,否則測試失敗

2

地圖包文件寫入

1、插入包含地圖包文件的U盤;

2、PC發送對應的協議,車機需要將地圖包文件寫入主機;

3、車機需要根據當前是有地圖還是無地圖的配置,自動判斷是否需要寫入地圖包:

無地圖的配置,則無需寫入,下一步直接返回寫入成功即可;

有地圖的配置,則自動開始寫入地圖包;

4、文件寫入完成或者寫入失敗后,需返回文件寫入結果;

插入U(xiǎn)盤,PC發送協議,主機自動判斷是否有地圖配置,決定是否寫入地圖包,無地圖的配置,則無需寫入,下一步直接返回寫入成功即可;有地圖的配置,則自動開始寫入地圖包;文件寫入完成或者寫入失敗后,需返回文件寫入結果

3

安全密鑰文件寫入

(升級用的密鑰,R156法規要求)

前提:需要插入有密鑰文件的U盤

1. 收到PC的發送的對應的協議進行27服務安全確認,27服務安全級別的種子和密鑰需根據特定軟件計算;

2. 27服務安全認證通過后,發送協議報文,讀取U盤中的密鑰文件寫入RPMB,并返回寫入結果;

超時時間:30s

插入U(xiǎn)盤,PC發送協議,進行27服務安全確認,27服務安全級別的種子和密鑰需根據特定軟件計算;

 27服務安全認證通過后,發送協議報文,讀取U盤中的密鑰文件寫入RPMB,并返回寫入結果;



4

99零件號寫入/讀取

1.收到PC的發送的對應的協議進行安全確認,27服務的密鑰需根據特定軟件計算;

2.收到安全認證通過后,寫入特定的99零件號,并返回寫入結果;

3.讀取99零件號,確認跟寫入的是一致的;

(軟件端需做好邏輯:只要檢測到寫入99零件號,就需要把 與寫入的99零件號相對應的BM硬件號、01軟件號給自動同步寫入)

超時時間:30s

PC發送對應的協議進行安全確認,27服務的密鑰需根據特定軟件計算;

收到安全認證通過后,寫入特定的99零件號,并返回寫入結果

5

BM硬件號讀取

1.確認99零件號已成功寫入;

2.讀取BM硬件號,確認跟寫入的是一致的;

超時時間:30s

通訊讀取BM硬件號

6

01軟件號讀取

1.確認99零件號已成功寫入;

2.讀取01軟件號,確認跟寫入的是一致的;

超時時間:30s

通訊讀取01軟件號

7

ISN寫入

1.接收PC端發送ISN號并寫入。

超時時間:30s

通過協議寫入對應ISN

8

ISN讀取

【寫入成功后需重新上電才能讀取】

1.收到PC的發送的對應的協議,ISN號發送給PC端。

超時時間:30s

通過協議讀取對應ISN

9

電控單元制造日期寫入

1.收到PC的發送的對應的協議日期寫入。

超時時間:30s

eg: YY MM DD

通過協議寫入對應格式日期

10

電控單元制造日期讀取

1.收到PC的發送的對應的協議讀取日期并發送給PC端。

超時時間:30s

通過協議讀取對應格式日期

11

WIFI信號強度測試

(WIFI AP名稱“intretech”為9個字節)

1.收到PC的發送的對應的協議軟件自動執行掃描WLAN

3. 顯示掃描到的wifi名稱,地址,信號強度;

4.接收到PC端發送的對應的測試信號強度的指令將信號強度返回給pc之后,由pc判斷信號強度是否合格,判斷測試結果是成功還是失敗

超時時間:30s

通過通訊協議回讀WIFI名稱,地址,信號強度,需提供讀取WIFI  AP名稱指令

12

藍牙信號強度測試

(MAC地址為6個字節)

1.收到PC的發送的對應的協議軟件自動執行掃描藍牙

3. 顯示掃描到的藍牙名稱,地址,信號強度;

4. 接收到PC端發送的對應的測試信號強度的指令將信號強度返回給pc之后,由pc判斷信號強度是否合格,判斷測試結果是成功還是失敗

超時時間:30

通過通訊協議回讀藍牙名稱,地址,信號強度,需提供讀取藍牙MAC地址指令

13

WiFi連接



軟件根據接收指令連接WLAN

超時時間:30s

通過指令連接WLAN,需提供切換網絡模式、鏈接某個網址、讀回網絡狀態及流量的指令

14

獲取MCU軟件版本信息

1.收到PC的發送的對應的協議將MCU版本號返回給pc,pc對比版本號,判斷測試結果;

超時時間:30s

通過協議回讀MCU版本號

15

獲取8015軟件版本信息

1.收到PC的發送的對應的協議將8015版本號返回給pc,pc對比版本號,判斷測試結果;

超時時間:30s

通過協議回讀8015版本號

16

獲取MCU線路板硬件版本信息

1.收到PC發送的對應的協議將MCU硬件版本號返回給pc,pc對比版本號,判斷測試結果;

超時時間:30s

通過協議回讀MCU硬件版本號

17

獲取8015線路板硬件版本信息

1.收到PC的發送的對應的協議將8015硬件版本號返回給pc,pc對比版本號,判斷測試結果;

超時時間:30s

通過協議回讀8015線路板硬件版本號

18

工廠模式進入/退出方法

1.收到PC的發送的對應的協議拉起/退出工模

2、顯示/退出工模軟件

3、將工模的顯示/退出狀態反饋給PC

通過協議指令控制進入/退出工廠模式,并將狀態反饋給PC

19

恢復出廠設置信息

1.收到PC的發送的對應的協議將相關設置信息恢復默認;log信息清除;多媒體相關操作;

2.將恢復出廠設置執行結果反饋給PC,判斷測試結果;

超時時間:30s

通過協議指令執行相關動作,并將結果反饋給PC進行判斷

20

GPS測試

1.收到PC的發送的對應的協議拉起工模

2.被測設備進入測試模式,將判斷結果返回給PC;

超時時間:30s

通過協議指令進入測試模式,并將結果反饋給PC

21

陀螺儀測試

1.收到PC的發送的對應的協議拉起工模

2.被測設備進入測試模式,將判斷結果返回給PC;

超時時間:30s

通過協議指令進入測試模式,并將結果反饋給PC

22

加速度計測試

1.收到PC的發送的對應的協議拉起工模

2.被測設備進入測試模式,將判斷結果返回給PC;

超時時間:30s

通過協議指令進入測試模式,并將結果反饋給PC

23

地圖應用版本號查詢

1.收到PC的發送的對應的協議將地圖應用版本號返回給pc,pc對比版本號,判斷測試結果;

超時時間:30s

通過協議回讀地圖應用版本號進行對比,并將結果反饋給PC

24

地圖包大小查詢

1.收到PC的發送的對應的協議將地圖包大小返回給pc

2.pc對比地圖包大小數據是否與置入包大小一致,判斷測試結果;

超時時間:30s

通過協議回讀地圖包大小,對比地圖包大小數據是否與置入包大小一致,并將結果反饋給PC

25

屏幕TP版本號查詢

1.收到PC的發送的對應的協議返回屏幕固件TP版本號

超時時間:30s

通過協議回讀屏幕固件TP版本號

27

開啟atclog開關

1.收到PC的發送的對應的協議開啟atclog

2.開啟成功后返回對應狀態

超時時間:30s

自動判斷

可放在震動測試站上(若有)打開atclog、恢復出廠之前關閉atclog

PC發送對應協議自動開啟atclog

28

關閉atclog開關

1、收到PC發送對應的協議關閉并清除所有atclog。

2、關閉、清除log后返回對應狀態

超時時間:30s

自動判斷

可放在震動測試站上(若有)打開atclog、恢復出廠之前關閉atclog

PC發送對應協議關閉并清除所有atclog

29

USB接口測試(所有USB口都需要測試)、USB音樂播放及音量調節測試

播放usb音樂,在負一屏調節音量大小檢查音量有對應變化

在進入工廠模式前測

確認音量調節是否正常:

人工拉動音量調節,確認音量升降

點擊進入U(xiǎn)SB音樂播放,確認是否正常播放;

針對有2個或以上的USB口的項目,每個USB口都必須進行插入U(xiǎn)SB音樂測試;



在進入工廠模式前測

人工檢查

30

MCU讀取電壓(ADC)

前提條件:電源輸入電壓設置為12V;

1.PC發送協議,MCU讀取電壓值(ADC),并且返回給PC,PC對比標準電壓范圍,判斷測試結果為通過或失?。?/span>

超時時間:30s

自動判斷

控制供電電源輸出12V,MCU讀取電壓值并返回PC與標準值進行對比,標準電壓范圍為:11.5V~12V


radio

序號

項目

測試說明

備注

1

電控單元制造日期寫入

1.收到PC的發送的對應的協議日期寫入。

超時時間:30s

eg: YY MM DD

自動判斷

通過協議寫入對應格式日期

2

電控單元制造日期讀取

1.收到PC的發送的對應的協議讀取日期并發送給PC端。

超時時間:30s

自動判斷

通過協議回讀對應格式日期

3

FM測試(無內置天線)

測試項目:

1、頻響

2、信噪比

3、失真

1.收到PC的發送的對應的協議拉起工模;

2. 進入FM測試,設置固定頻道為88.9及音量輸出大小

3.被測設備連接收音機模擬信號發生器,發生器設置固定頻率電臺88.9Mhz并發出固定頻率的音頻(1KHz),當被被測設備打開收音機并設置到頻道88.9Mhz,工廠設備會去檢測輸出端是否檢測到1KHz音頻的波形,檢測波形的頻響、信噪比、失真參數,看是否符合標準,符合標準則測試成功,否則失敗。

4. pc發送停止測試的指令,關閉測試項;

超時時間:30s

自動判斷

通過信號發生器發送固定頻率,通過音頻分析儀檢測輸出端輸出端是否檢測到1KHz音頻的波形,若是研發模式下:所有的輸出通道都需要檢測到1KHz的音頻及波形的信噪比、失真度、幅值,是否符合標準,才判斷為測試成功;若是在生產模式下,只需要其中一個通道有檢測到1KHz音頻及波形的信噪比、失真度、幅值,是否符合標準,并且其余通道檢測到有電信號就測試通過,否則測試失敗

4

AM測試(無內置天線)

測試項目:

1、頻響

2、信噪比

3、失真

1.收到PC的發送的對應的協議拉起工模;

2. 進入AM測試,設置固定頻道為600Khz及音量輸出大小

3.被測設備連接收音機模擬信號發生器,發生器設置固定頻率電臺600Khz并發出固定頻率的音頻(1KHz),當被測設備打開收音機并設置到頻道600Khz,工廠設備會去檢測輸出端是否檢測到1KHz音頻的波形,檢測波形的頻響、信噪比、失真參數,看是否符合標準,符合標準則測試成功,否則失敗。

4. pc發送停止測試的指令,關閉測試項;

超時時間:30s

自動判斷

通過信號發生器發送固定頻率,通過音頻分析儀檢測輸出端輸出端是否檢測到1KHz音頻的波形,若是研發模式下:所有的輸出通道都需要檢測到1KHz的音頻及波形的信噪比、失真度、幅值,是否符合標準,才判斷為測試成功;若是在生產模式下,只需要其中一個通道有檢測到1KHz音頻及波形的信噪比、失真度、幅值,是否符合標準,并且其余通道檢測到有電信號就測試通過,否則測試失敗

5

FM鎖臺靈敏度測試

前提:信號發生器需設置一個頻率值;

1.收到PC的發送的對應的協議開始搜臺,搜到臺后返回對應的頻率

超時時間:30s

自動判斷

通過音頻分析儀采集相應頻率

6

AM鎖臺靈敏度測試

前提:信號發生器需設置一個頻率值;

1.收到PC的發送的對應的協議開始搜臺,搜到臺后返回對應的頻率

超時時間:30s

自動判斷

通過音頻分析儀采集相應音頻

7

麥克風測試

(測試項:信噪比、失真度、幅值)

1.收到PC的發送的對應的協議拉起工模

2.直接在麥克風端輸入信號1KHz的音頻,檢測揚聲器輸出波形的信噪比、失真度、幅值,符合標準就測試通過,否則測試失敗。

3.發送停止指令;

 超時時間:30s

 自動判斷(PC通過音頻分析儀等自動判斷)

有兩種方式:1、通過信號發生器給產品發送固定頻率,然后通過音頻分析儀采集相應音頻,如果有檢測到1KHz波形及波形的信噪比、失真度、幅值,符合標準就測試通過,否則測試失?。?、給產品接實際的麥克風,人工進行判斷

8

USB接口測試

播放U盤中音樂

人工判斷

通過人工去識別是否有聽到音樂來判斷

9

SN寫入

1.接收PC端發送SN號并寫入。

超時時間:30s

自動判斷

通過協議寫入對應的SN號

10

SN讀取

【寫入成功后需重新上電才能讀取】

1.收到PC的發送的對應的協議,SN號發送給PC端。

超時時間:30s

人工判斷

通過協議回讀對應的SN號

11

獲取MCU軟件版本信息

1.收到PC的發送的對應的協議將MCU版本號返回給pc,pc對比版本號,判斷測試結果;

超時時間:30s

自動判斷

通過協議回讀MCU硬件版本信息

12

獲取MCU硬件號

1.收到PC發送的對應的協議將MCU硬件版本號返回給pc,pc對比版本號,判斷測試結果;

超時時間:30s

自動判斷

通過協議回讀MCU硬件號

13

1048版本號讀取

1.收到MCU請求版本號指令,將版本號傳給MCU

超時時間:30s

自動判斷

通過協議回讀1048版本號

14

恢復出廠設置信息

1.收到PC的發送的對應的協議將相關設置信息恢復默認;log信息清除;多媒體相關操作;

2.將恢復出廠設置執行結果反饋給PC,判斷測試結果;

超時時間:30s

自動判斷

通過協議指令執行相關動作,并將結果反饋給PC進行判斷

可根據客戶需求增加其它測試項目




—————————————————————————————————————————————————————————

您好!上述產品資料僅列舉部分主要測試功能,設備全部支持的項目不在此處詳細列舉,

如需要獲取定制方案或公司介紹資料,請您聯系手機&微信:180-3306-9200

點擊下圖查看更多客戶案例

自動化測試設備與線體客戶案例

產品標簽: 返回

可按客戶需求定制

申請定制
老熟妇人妻无码四区五区| 美国日本韩国91在线| 啊啊啊好爽,视频下载| 保靖县| 嗯啊 艹 在线播放| 日本30熟女秋霞电影| 女操吊| 18分钟破处视频| 欧美侧少妇网站| 96三区久久久久久久久| 日本中文字幕成人一区二区三区| 国产老女人精品视频-国产你懂| 波多野结衣一二区番号俄罗斯| 欧美肛交日本精品| 国产精品超级热| 久久国产老阿姨| 90号精品人妻一区二区三区| 啊啊啊啊啊啊啊啊日本精品| 欧美最新中文字幕在线观看一区二区| 最新四季AV在线| 在线观看插入| 片特级视频大鸡吧插B| 美女裸一区二区| 后入少妇骚大奶子晃悠| 少妇 插 在线| 后入欧美精品人妻一区二区三区| 欧美熟妇精品免费在线| 欧美人妻 在线播放| 五月婷婷中文,亚洲一区欧美一区,| 欧美日韩免费成人电影| 亚洲日韩啪啪| 亚洲热伦韩日线在线播放| 91少妇在线观看| 大奶美女aaa| 国产少妇操| 亚洲精品高清av一区二区| 国内偷拍自拍三级片| 亚洲AV啪啪啪| 操哭良家一区二区在线| 明星av天堂| 欧美黄片内射|
