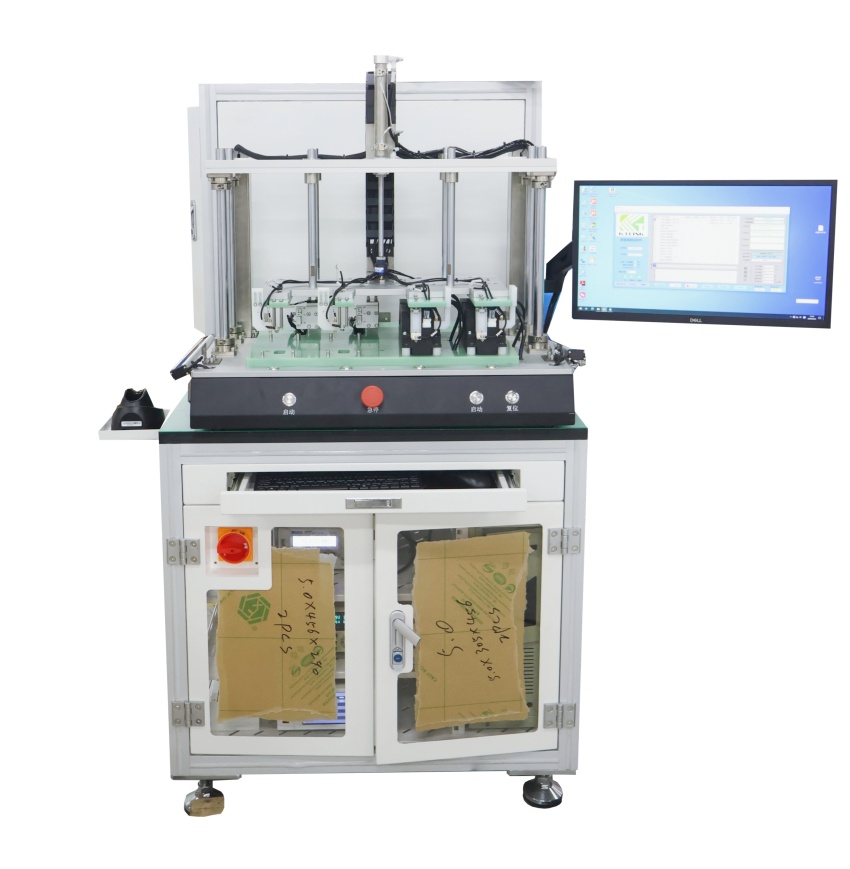

BDU斷路器安規測試系統

型      號

KC2116

功能簡介

本系統是實現 BDU EOL 安規及導通性能測試的訂制化標準測試平臺,其核心是采用了各種儀器儀表(萬用表、內阻測試儀、安規測試儀、電源),結合在線(離線)機柜、探針、產線 PLC 交互等。

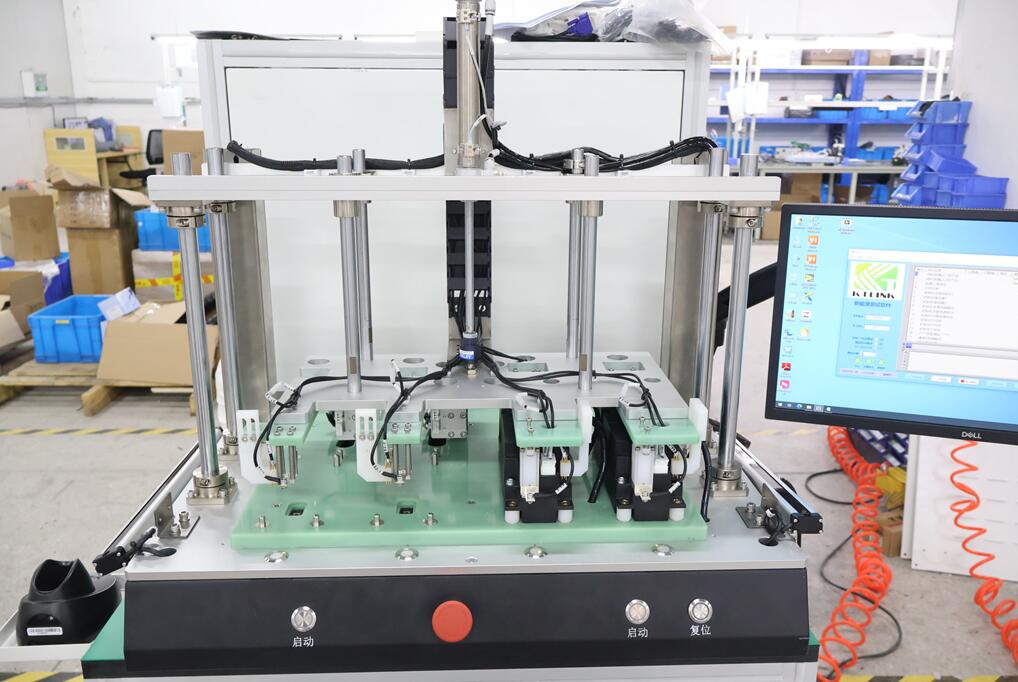

BDU絕緣安規測試系統

BDU絕緣安規測試系統

系統組成

本系統是實現 BDU EOL 安規及導通性能測試的訂制化標準測試平臺,其核心是采用了各種儀器儀表(萬用表、內阻測試儀、安規測試儀、電源),結合在線(離線)機柜、探針、產線 PLC 交互等,利用 LABVIEW 虛擬儀器技術對相關功能進行自動化測試,并將測試結果保存到數據庫。


設計參考資料:

◆ GB38031-2020 電動汽車用動力蓄電池安全要求;

◆ GB18384-2020 電動汽車安全要求;

◆ GB38032-2020 電動客車安全要求;純電池動力船舶檢驗指南;

◆ GB-T27930-2011-電動汽車非車載傳導式充電機與電池管理系統之間的通信協議。


測試項目

測試項目
要求

測試條件

絕緣測試

絕緣值符合要求

DC1000V@10s,電壓上升時間1s,下降時間 1s);符合要求

1 未吸合繼電器狀態下:分別測試預充正與外殼、預充負極之間絕緣阻抗值

2 未吸合繼電器狀態下:分別測試預充負與外殼、預充正極之間絕緣阻抗值

耐壓測試

漏電流符合要求

DC1000V@10s,電壓上升時間1s,下降時間 1s);符合要求

1 未吸合繼電器狀態下:分別測試預充正與外殼、預 充負極之間耐壓值,記錄測試漏電流是否滿足要求;

2 未吸合繼電器狀態下:分別測試預充負與外殼、預充負極之間耐壓值,記錄測試漏電流是否滿足要求

通斷導通測試電阻在要求范圍內

1.在沒有上電的狀態下,分別閉合和斷開繼電器測量其回路導通性;繼電器斷開其回路要求為斷路,繼電器閉合要求其為導通;

2.分別測量每個接線端口和地之間的電阻,要求和原理圖一致,沒有錯接和斷路;

3.測量預充電阻回路的預充電阻值,在設計范圍阻值范圍內。

電壓降電壓在規格范圍內吸合繼電器、通電流、并檢測各觸點間電壓降
繼電器功能檢測檢測各觸點間阻值可與回路阻值同時測試
電流精度檢測偏差值要求符合要求

充電狀態下:電源輸出電流與霍爾檢測電流對比(設備具備采集霍爾電壓功能、有芯片霍爾需有模擬信號轉化為數字信號功能便于設備判定)

電流方向檢測方向符合要求

充電狀態下:電源輸出電流方向與霍爾檢測方向一致(設備具備采集霍爾電壓功能、有芯片霍爾需有模擬信號轉化為數字信號功能便于設備判定)

回路內阻測試符合電路設計值

a.放電回路正(兩路):吸合放電回路正繼電器(主正繼電器線圈通電),測量 BDU 的PACK+到輸出端的輸出正之間回路電阻值,要求測量值小于設計值

b.放電回路負(兩路):吸合放電回路負繼電器(主負繼電器線圈通電),測量 BDU 的PACK-到輸出端的輸出負之間回路電阻值,要求測量值小于設計值

掃碼綁定生成測試報表與條形碼綁定

具備手持式無線掃碼槍,生成測試報表與條形碼綁定,并上傳 MES 系統。設備可自動顯示設置參數及測試數據。



—————————————————————————————————————————————————————————

您好!上述產品資料僅列舉部分主要測試功能,設備全部支持的項目不在此處詳細列舉,

如需要獲取定制方案或公司介紹資料,請您聯系手機&微信:180-3306-9200

點擊下圖查看更多客戶案例

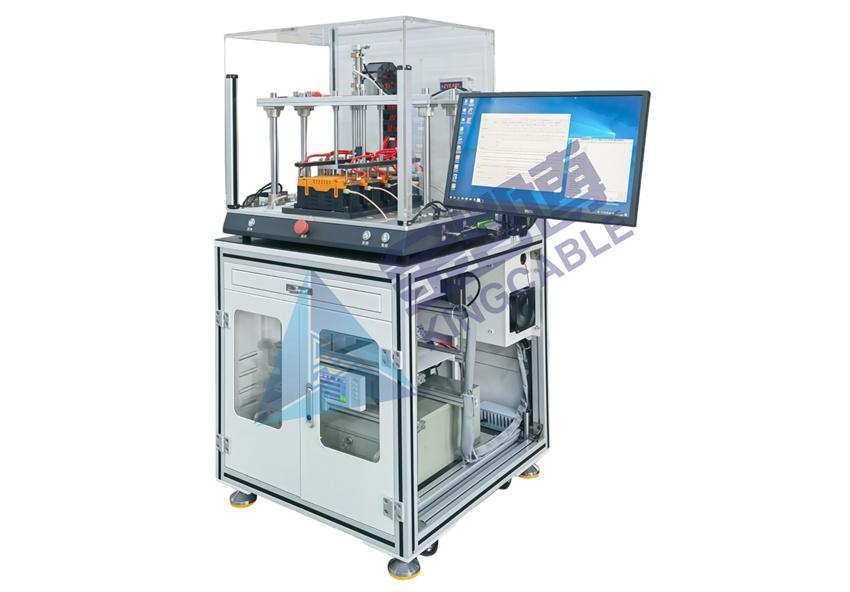

自動化測試設備與線體客戶案例
