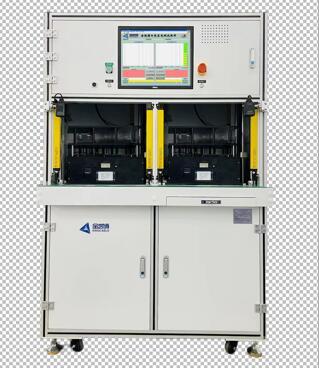

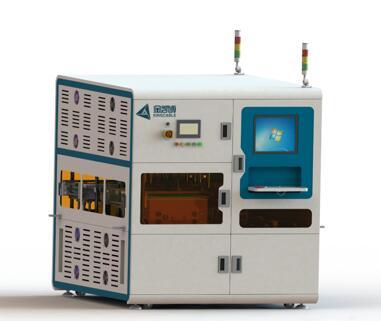

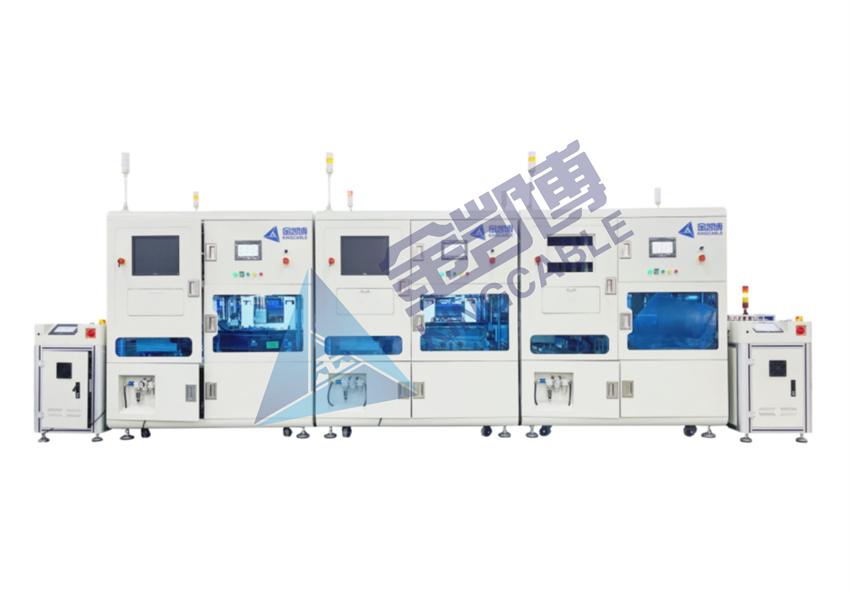

在線式FCT測試設備 離線式FCT測試設備
產線設計理念
1、最優場地布局：結合場地、工藝、產能等要求，設計綜合最優的場地布局方案；
2、最佳物流路徑：設計最佳物流路徑，實現倉庫與各生產工序間物流及時、高效；
3、自動化生產：生產作業最大可能實現自動化生產，減少工人作業；
4、設備易維護：體現設備可維護性設計，設備日常維護快速、方便、簡單；

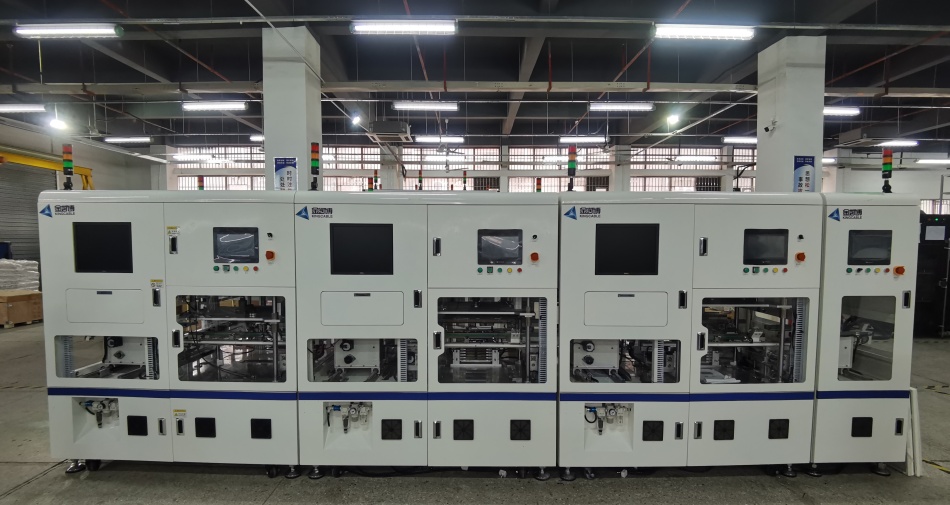

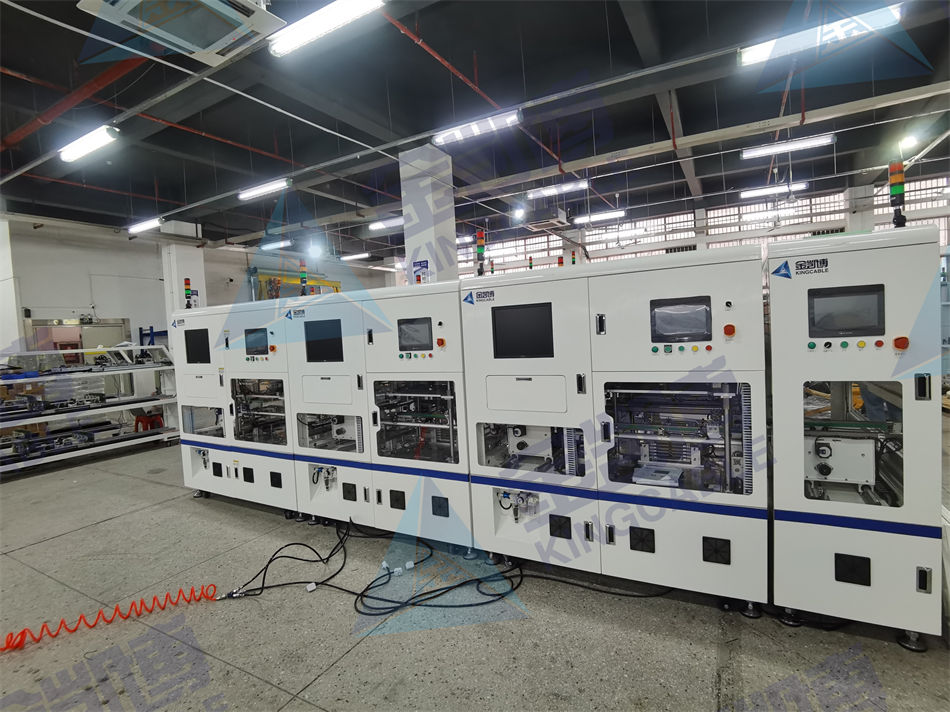

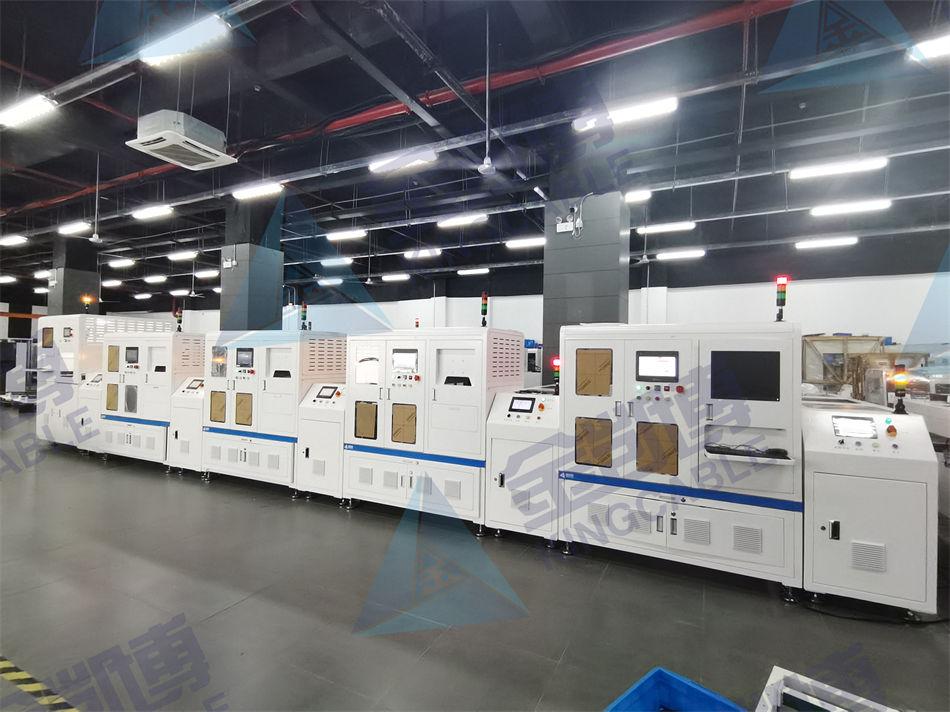

產線特點
1、傳送：負責輸送治具到每個工位進行作業，完成后并將治具回流到初始工站，實現治具自動循環的功能；
2、治具：ICT、FCT、燒錄的測試治具可根據客戶產品的工藝與尺寸特征，再設備主界面進行配置，可選擇1拖1至1拖4模式；
3、分選：機器手自動把 PCB 板從 ICT、燒錄完成的治具中取出，通過掃描條碼信息，分選出產品狀態，不良品投入回收站，良品投入下個工站；

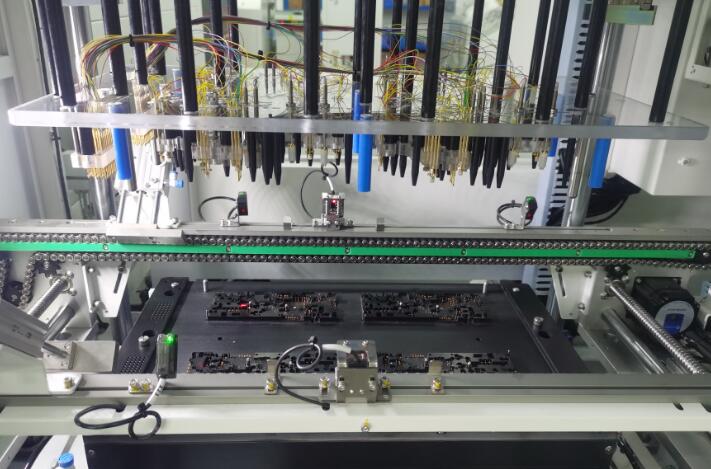

4、移栽：通過移栽機或機械手傳遞治具到每個 FCT 工位掃描條碼后進行測試，在前一臺待測機測試時，后一臺待測機自動流到下一個空位的 FCT 工位測試；
5、軟件：自主開發測控軟軟件，通過終端顯示器展示每一個測試槽位的測試狀況，包括設備運行狀況，設備產能，實際產能，測試效率，設備利用率，周期內的設備故障統計，直通率，復測率等關鍵信息；
6、人工位：人工位機構設計符合人體工學，取放簡易快捷，前后左右傳遞距離可控；
7、UPH：>=400pcs
8、加熱測試（選配）：PCB上料后先在常溫平臺做常溫測試，再通過傳輸帶依次進入兩個預熱爐進行兩次PCB板預加熱，最后在高溫爐內進行FCT高溫測試，出來后分選OK板與NG板。

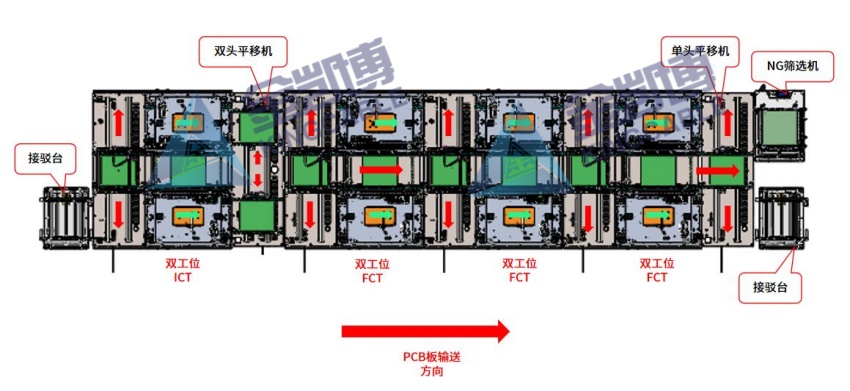

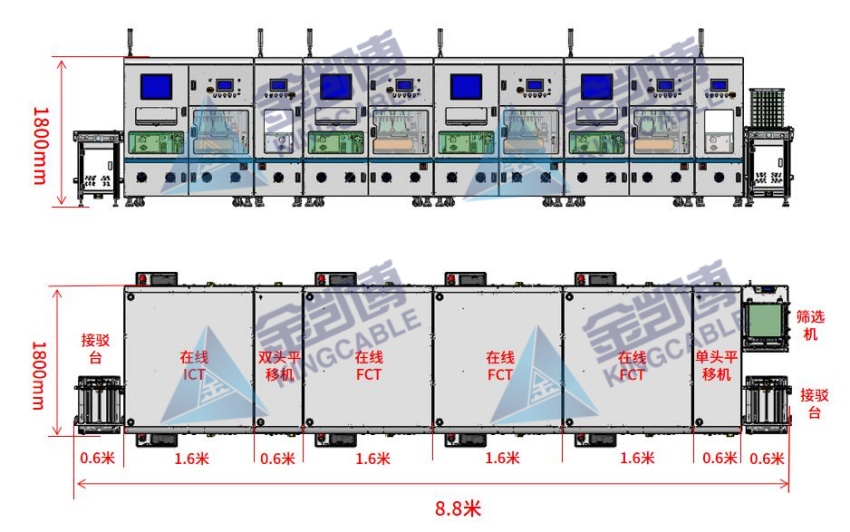

產線布局
應用行業

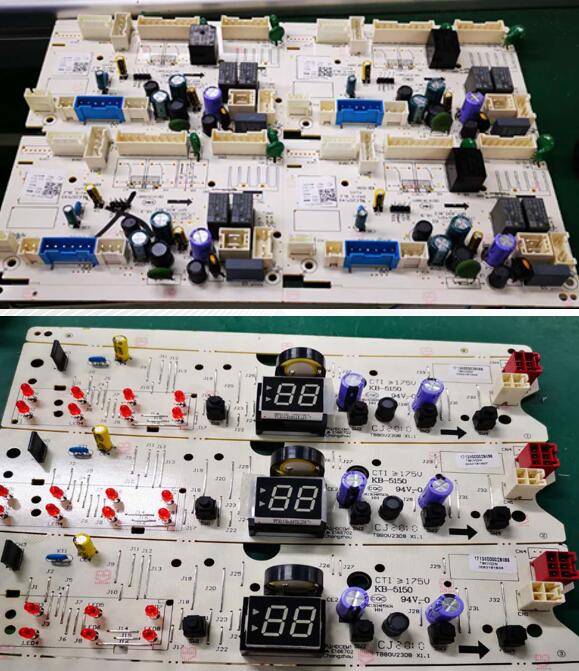

適用于各類PCBA(家電、汽車電子、新能源、功率半導體等)生產線ICT+燒錄+FCT功能性測試環節。

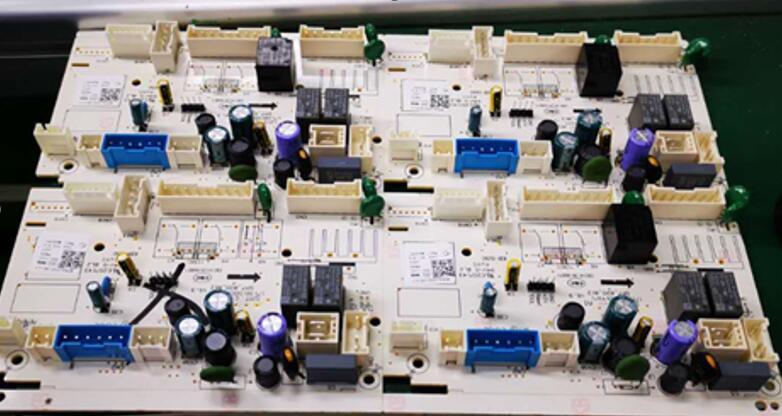

空調主控板自動化FCT測試
電壓、電流測量(交流電流選配）
蜂鳴器自動檢測
指示燈的點亮自動檢測按鍵自動檢測
電機頻率幅值的自動檢測
數碼管、顯示面板的光顯自動檢測（選配）
通訊接口的自動檢測（選配)
功率的自動檢測（選配）壓縮機三相電流測試（選配）

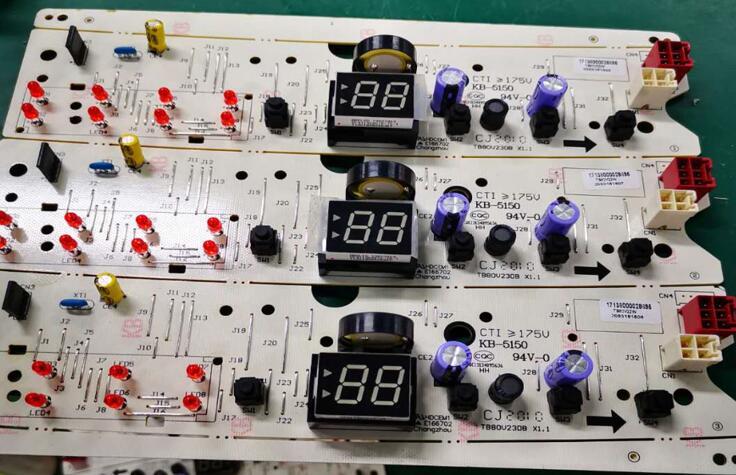

洗衣機主控板自動化FCT測試
主板電壓、電流檢測（(交流電流選配)
指示燈的點亮自動檢測
可控硅、繼電器等負載輸出的自動檢測
水位、溫度等傳感器自動檢測
電機頻率幅值的自動檢測
蜂鳴器檢測
按鍵檢測
數碼管、顯示面板的光顯檢測（選配）
微波爐主控板自動化FCT測試
電壓、電流測量（交流電流選配）
按鍵檢測
LED點亮檢測
繼電器及輸出負載檢測蜂鳴器檢測
數碼管、LCD檢測（選配）
熱水器主控板自動化FCT測試
條碼掃描功能，在線編程（選配)
電壓、電流測量（交流電流選配）
二次壓力調整,設置Vmax. Vmin
比例閥電壓檢測，系統水壓檢測,供暖傳感器檢測
風壓檢測,意外熄火檢測、過熱保護檢測
衛生水溫度傳感器檢測,防凍功能檢測
衛生水優先功能檢測、供暖功能檢測
功率檢測（選配）
數碼管、顯示面板檢測（選配）
—————————————————————————————————————————————————————————
您好！上述產品資料僅列舉部分主要測試功能，設備全部支持的項目不在此處詳細列舉，
如需要獲取定制方案或公司介紹資料，請您聯系手機&微信：180-3306-9200
